ポリゴン形状から生成¶

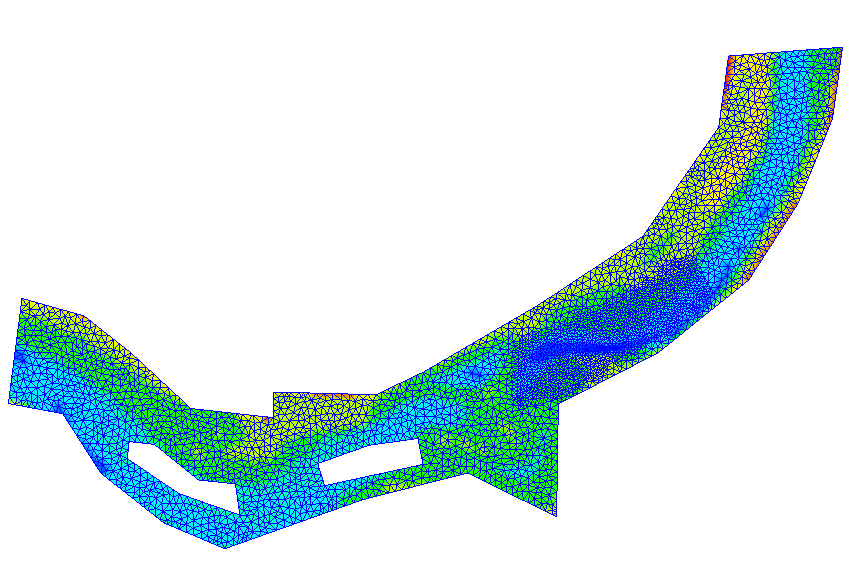

格子を生成する領域をポリゴンで指定して、非構造格子を生成します。 格子生成領域内部に、再分割領域、障害物領域を定義することもできます。 このアルゴリズムによって生成される格子の例を 図 368 に示します。
このアルゴリズムを選択したら、まずは描画領域でのマウスクリックで、 格子を生成する領域をポリゴンで指定します。ダブルクリックもしくは 改行キーを押すと格子生成領域の指定が完了します。格子生成領域の指定が完了した時の 画面の表示例を 図 369 に示します。
中心線の指定が完了したら、メニューから「格子生成」を選択します。 図 370 に示すダイアログが表示されます。格子生成条件を設定して 「OK」ボタンを押すと、格子が生成されます。
メニュー構成¶
ポリゴンから生成するアルゴリズムを選択している時の、 格子 (G) --> 格子生成条件 (C) サブメニューの構成を 表 34 に示します。
メニュー |
説明 |
---|---|
再分割領域の追加 (R) |
セルを再分割する領域を追加します |
障害物領域の追加 (H) |
障害物領域 (格子を生成しない領域) を追加します |
分割線の追加 (B) |
分割線を追加します |
頂点の追加 (A) |
選択しているポリゴンに、頂点を追加します |
頂点の削除 (R) |
選択しているポリゴンから、頂点を削除します |
座標の編集 (C) |
選択しているポリゴンの頂点座標を編集します |
セルの最大面積の編集 (M) |
選択している再分割領域のセルの最大面積を編集します |
分割線の再分割 |
分割数を指定して、分割線を再分割します |
領域または分割線の削除 (D) |
選択している領域または分割線を削除します |
初期状態に戻す (R) |
格子生成条件を破棄し、初期の状態に戻します |
再分割領域の追加 (R)¶
格子生成領域内に、再分割領域を追加します。
再分割領域にはセルの最大面積を設定でき、再分割領域の中だけ細かい (もしくは荒い) 格子を生成することができます。再分割領域は、赤い線で囲まれたポリゴンとして 表示されます。
メニューを選択後、マウスクリックで再分割領域をポリゴンで指定します。 ダブルクリックもしくは改行キーを押すと再分割領域の指定が完了し、 図 371 で示すダイアログが表示されます。ここでセルの最大面積を設定して 「OK」ボタンを押すと、再分割領域の設定が完了します。

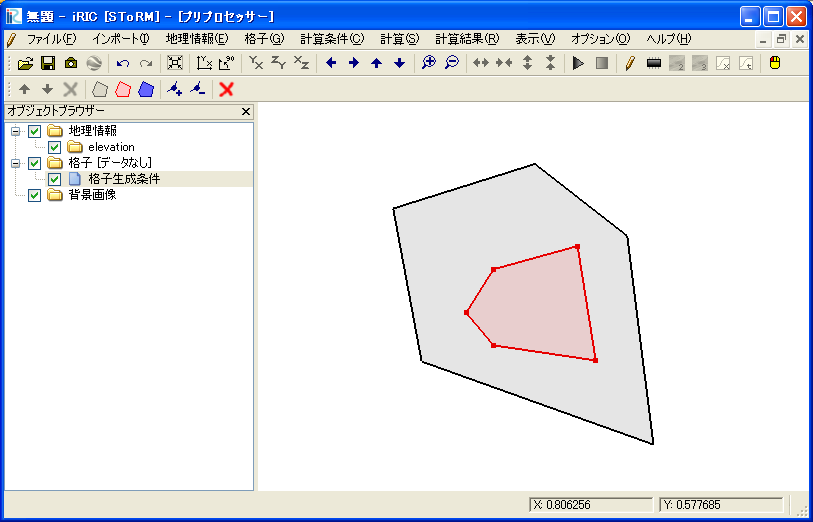

再分割領域の指定が完了した時の画面の表示例を 図 372 に示します。この設定に基づいて格子を生成した結果の例を 図 373 に示します。

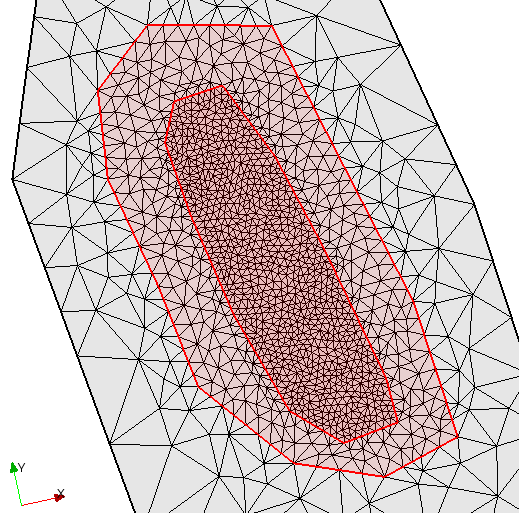

また、iRIC 3.0 では、再分割領域の内部に更に再分割領域を作成する機能が 追加されました。入れ子構造の数に制限はありません。例を 図 374 に示します。
障害物領域の追加 (H)¶
格子生成領域内に、障害物領域を追加します。
障害物領域には、格子セルが生成されません。障害物領域は、 青い線で囲まれたポリゴンとして表示されます。
メニューを選択後、マウスクリックで障害物領域をポリゴンで指定します。 ダブルクリックもしくは改行キーを押すと障害物領域の指定が完了します。

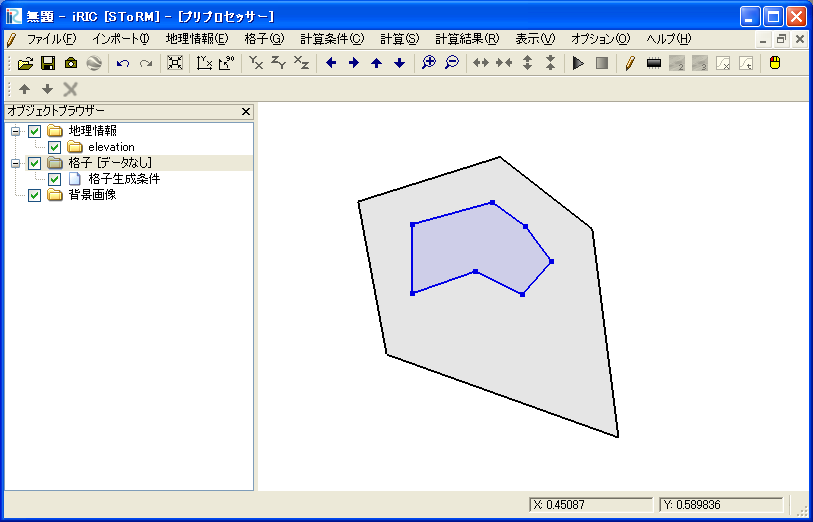

障害物領域の指定が完了した時の画面の表示例を 図 375 に示します。この設定に基づいて格子を生成した結果の例を 図 376 に示します。
分割線の追加 (B)¶
分割線を追加します。
追加したい分割線の頂点の位置を順にクリックしてください。 最後にダブルクリックするか、リターンキーを押すと、追加が完了します。 分割線は、作成する格子セルの境界となります。

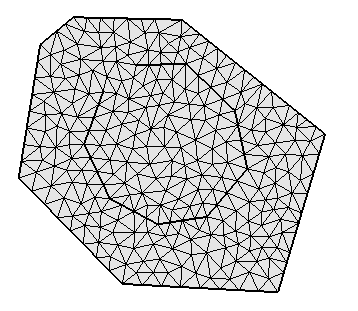

分割線を定義して格子を生成した結果の例を 図 377 に示します。
iRIC 3.0 以降では、分割線を格子生成領域からはみ出した形で定義することが できるようになりました。分割線が格子生成領域からはみ出した状態で 生成した格子の例を 図 378 に示します。
頂点の追加 (A)¶
選択しているポリゴンまたは分割線に頂点を追加します。
このメニューを選択した後、選択しているポリゴンまたは分割線の線の上に カーソルを移動すると、 図 379 で示すカーソルに変化します。この状態でマウスの左ボタンを押してドラッグすると、 新しい頂点が追加できます。マウスの左ボタンを離すと、頂点の位置が確定します。
頂点の削除 (R)¶
選択しているポリゴンまたは分割線の頂点を削除します。
このメニューを選択した後、選択しているポリゴンまたは分割線の頂点の上に カーソルを移動すると、 図 380 で示すカーソルに変化します。この状態でマウスの左ボタンを押すと、 頂点が削除されます。
座標の編集 (C)¶
選択しているポリゴンの頂点の座標を編集します。
ポリゴンの頂点座標を編集するダイアログ (図 381 参照) が表示されますので、座標を編集して「OK」ボタンを押します。
セルの最大面積の編集 (M)¶
選択している再分割領域での、セルの最大面積を編集します。
セルの最大面積を編集するダイアログ (図 382 参照) が表示されますので、編集して「OK」ボタンを押します。
分割線の再分割 (R)¶
分割線を再分割することで、分割線に沿って生成されるセルの辺の長さを調整します。
「分割数の入力」ダイアログ (図 383 参照) が表示されます ので、分割数を編集して「OK」ボタンを押します。
分割線の再分割の操作の例を 図 384 に示します。
領域または分割線の削除(D)¶
選択している領域もしくは分割線を削除します。
格子生成領域のポリゴンを削除した場合、自動的に格子生成領域を指定する状態になります。
初期状態に戻す(R)¶
格子生成条件を破棄し、初期状態に戻します。
