鳥瞰図ウィンドウを開く(B)¶

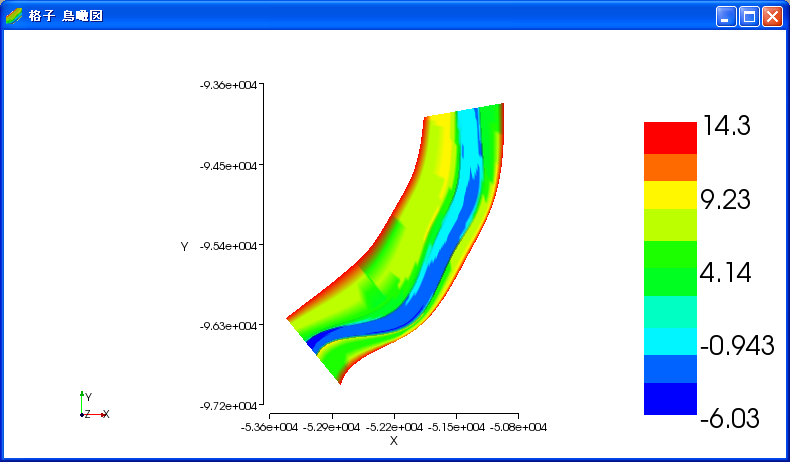

図 407 に示すような鳥瞰図ウィンドウが新しく開きます。
鳥瞰図ウィンドウのメニュー構成を、 表 36 に示します。 表 36 に示すメニューは、 鳥瞰図ウィンドウがアクティブな時、「インポート」メニューと 「計算」メニューの間に表示されます。
メニュー |
説明 |
|
---|---|---|
描画設定 (D) |
表示設定 (D) |
格子色の設定をします |
背景色 (B) |
背景色の設定をします |
|
Z方向の倍率 (Z) |
Z方向の倍率の設定をします |
表示設定(D)¶
格子色の設定をします。
図 408 で示すダイアログが表示されますので、色を表示する項目、色、 座標軸表示の設定をして、「OK」ボタンを押します。
背景色(B)¶
鳥瞰図ウィンドウの背景色を変更します。
この機能は、表示メニューに含まれるものと同じです (背景色 (B) 参照)。
色を選択するダイアログが表示されますので、設定したい背景色を選んで 「OK」ボタンを押します。
Z方向の倍率 (Z)¶
Z方向の表示の倍率を設定します。
この機能は、表示メニューに含まれるものと同じです (Z方向の倍率 (Z) 参照)。
図 409 に示すダイアログが表示されますので、値を入力して「OK」ボタンを押します。
鳥瞰図ウィンドウでの操作例を 図 410 に示します。
