表示設定

格子の表示設定を行います。表示設定サブメニューの構成を 表 35 に示します。

表 35 表示設定のメニューの構成

メニュー

説明

格子形状 (S)

格子形状の表示設定を行います

格子点属性 (N)

格子点属性の表示設定を行います

セル属性 (C)

セル属性の表示設定を行います

凡例の設定 (U)

凡例の表示設定を行います

格子形状 (S)

格子形状の表示設定を行います。

設定ダイアログ (図 400 参照) が表示されますので、設定を行って「OK」ボタンを押します。 表示を「外枠のみ」と設定した時と、「すべて」と設定した時の表示例を 図 401 にそれぞれ示します。

「格子インデックス」の設定は、「格子線」で「すべて」を選択した時 にのみ操作できます。

../../_images/grid_shape_display_dialog.png

図 400 格子形状の表示設定ダイアログ

../../_images/example_grid_shape.png

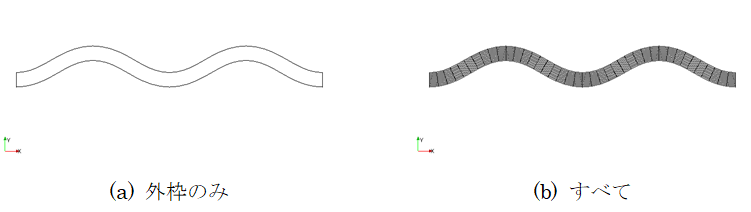

図 401 格子の形状の表示設定ごとの表示例

格子点属性(N)

格子点属性の表示設定を行います。格子点属性の表示設定は、 「格子」の下の「格子点属性」の下の要素を選択している時にのみ実行できます。

設定ダイアログ (図 402 参照) が表示されますので、設定を行って「OK」ボタンを押します。

このダイアログでの設定項目の詳細は カラーマップ機能 を参照してください。

モードごとの表示例を 図 403 に示します。

../../_images/grid_node_attr_display_setting_dialog.png

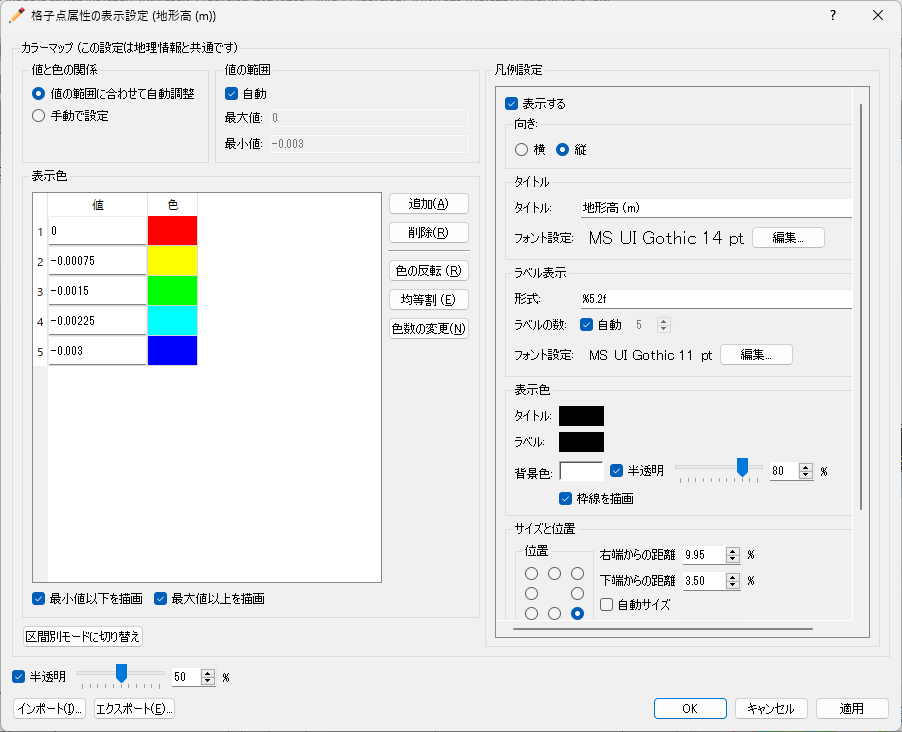

図 402 格子点属性の表示設定ダイアログ

../../_images/example_grid_node_attr_display.png

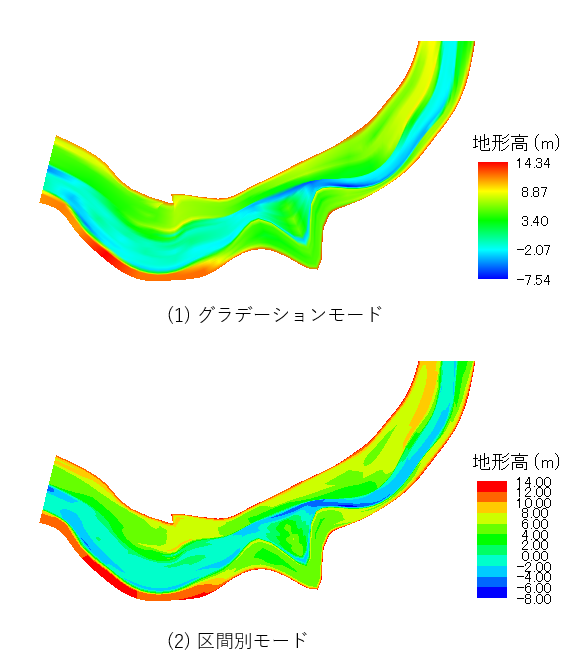

図 403 モードごとの表示例

セル属性(C)

セル属性の表示設定を行います。セル属性の表示設定は、 「格子」の下の「セルの属性」の下の要素を選択している時にのみ実行できます。

設定ダイアログ (図 404 参照) が表示されますので、設定を行って「OK」ボタンを押します。 「半透明」をチェックし、数値を調整することで、セル属性の表示を半透明にすることができます。

なお、表示されるダイアログは、選択したセルの属性によって異なります。

../../_images/grid_cell_attr_display_setting_dialog.png

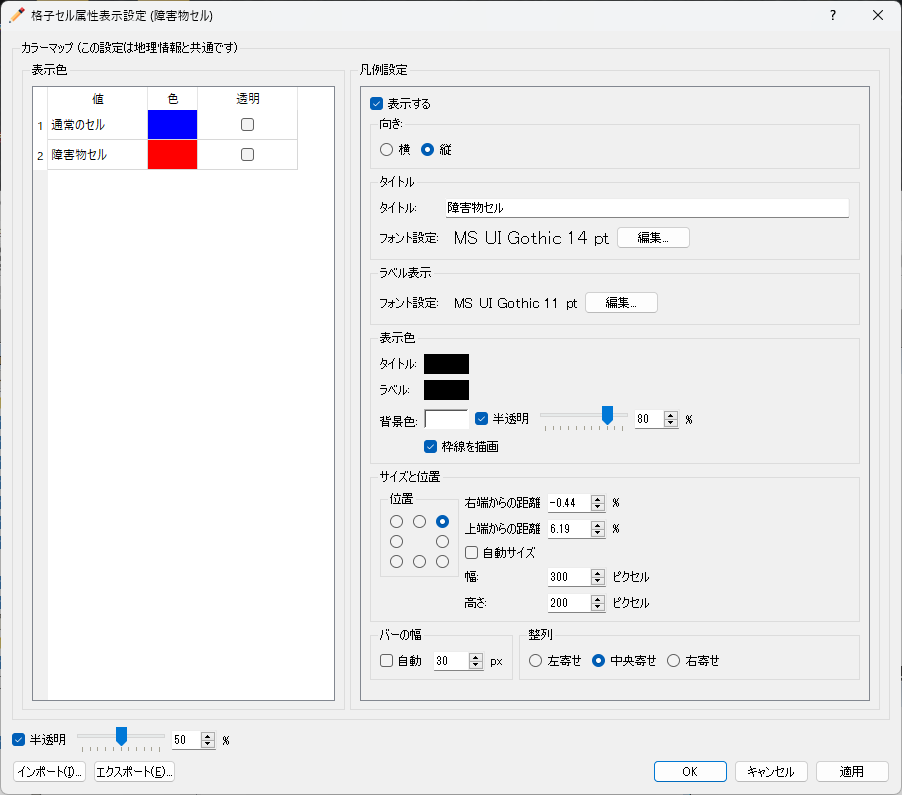

図 404 セル属性の表示設定ダイアログ
