格子点の選択

格子点を選択します。

この操作は、オブジェクトブラウザーで以下のいずれかの項目を選択していた 時にのみ有効です。

• 「格子」の下の「格子形状」要素

• 「格子」の下の「格子点の属性」の下の任意の要素

• 「格子」の下の「セルの属性」の下の任意の要素

描画領域で、左ドラッグを行います。すると、図 387 で示したように、四角が表示されます。マウスボタンを離してドラッグ操作を完了すると、 図 388 で示したように、 四角の中にあった点が選択され、大きな黒い四角で表示されます。 オブジェクトブラウザーで「セルの属性」の下の要素を選択していた場合は、 四角の中にあったセルが太い黒線で強調表示されます。

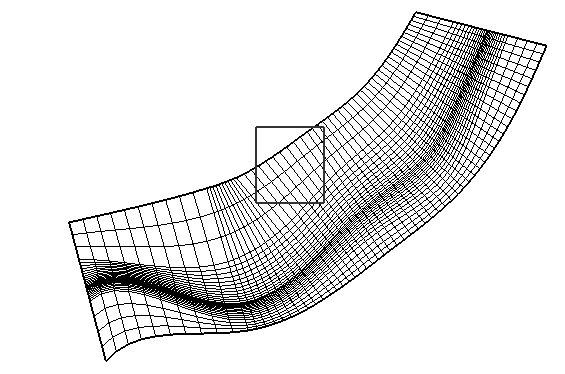

図 387 描画領域でドラッグ中のiRIC 表示例

図 388 格子点選択後の iRIC 表示例
