表示 (V)

表示メニューに含まれる機能について説明します。

ツールバー (T)

ツールバーの表示・非表示を切り替えます。

ツールバーが表示されている時は、メニューの横にチェックが付いています。

オブジェクトブラウザー (O)

現在アクティブなウィンドウでのオブジェクトブラウザーの表示・非表示を切り替えます。

オブジェクトブラウザーが表示されている時は、メニューの横にチェックが付いています。

なお、表示されているオブジェクトブラウザーを非表示にする操作は、 オブジェクトブラウザーのラベルにある×ボタン (図 102) でも行えます。

../_images/object_browser_of_pre_window.png

図 102 プリプロセッサーでのオブジェクトブラウザー表示例

属性ブラウザー

現在アクティブなウィンドウで属性ブラウザーの表示・非表示を切り替えます。

属性ブラウザーが表示されている時は、メニューの横にチェックが付いています。

なお、表示されている属性ブラウザーを非表示にする操作は、 属性ブラウザーのラベルにある×ボタン (図 103 参照) でも行えます。

../_images/att_browser_of_pre_window.png

図 103 プリプロセッサーでの属性ブラウザー表示例

ステータスバー (S)

ステータスバーの表示・非表示を切り替えます。

ステータスバーが表示されている時は、メニューの横にチェックが付いています。

起動時には、ステータスバーは表示されています。ステータスバーを非表示にした時のiRIC の表示例を 図 104 に示します。

../_images/iric_without_status_bar.png

図 104 iRIC 表示例

背景色 (B)

現在アクティブなウィンドウの描画領域の背景色を変更します。

色を選択するダイアログ (図 105 参照) が表示されますので、設定したい背景色を選んで「OK」ボタンを押します。

../_images/background_color_dialog.png

図 105 背景色設定ダイアログ

Z方向の倍率 (Z)

Z方向の表示の倍率を変更します。

この機能は、鳥瞰図ウィンドウ、鳥瞰図可視化ウィンドウ(2D)、可視化ウィンドウ (3D)のみで利用できます。

図 106 に示すダイアログが表示されますので、値を入力して「OK」ボタンを押します。

鳥瞰図ウィンドウでの操作例を 図 107 に示します。

../_images/z-dir_scale_dialog.png

図 106 Z方向の倍率ダイアログ

../_images/example_zdir_scale_birdseye.png

図 107 Z方向の倍率 操作例

投影法の変更 (P)

投影法を、平行投影と透視投影の間で切り替えます。

この機能は、鳥瞰図ウィンドウ、鳥瞰図可視化ウィンドウ(2D)、可視化ウィンドウ (3D)のみで利用できます。

並行投影では、近くにあるものも遠くにあるものも同じ大きさで表示されます。 透視投影では、近くにあるものは遠くにあるものより大きく表示されます。

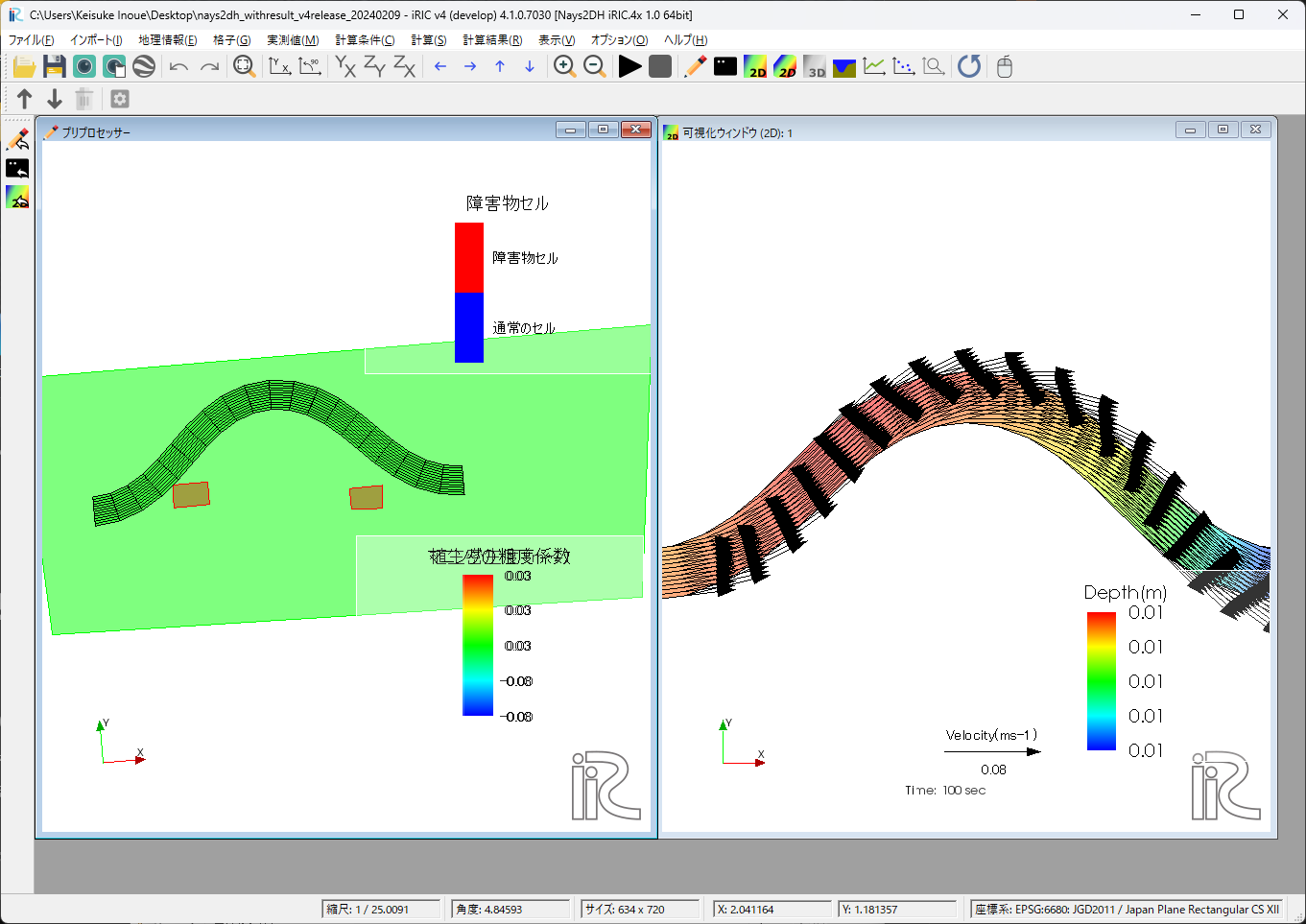

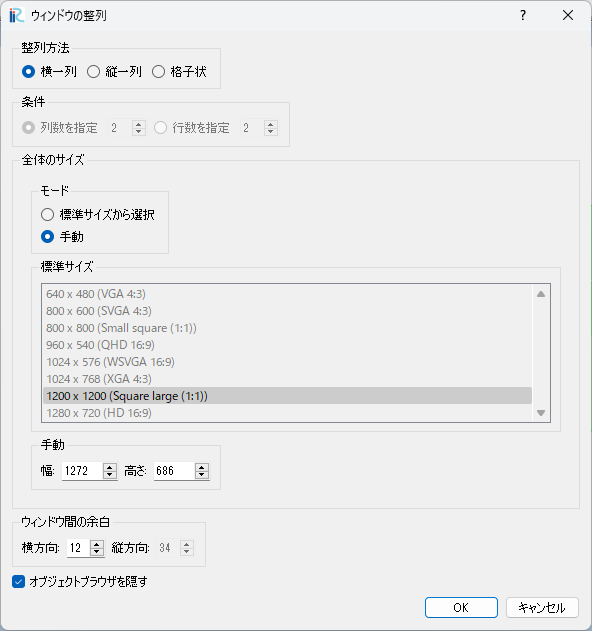

ウィンドウを並べて表示 (T)

現在表示されているウィンドウを、タイル状に並べて表示します。

最近アクティブにしたウィンドウほど、左上に配置されます。

ウィンドウを並べて表示した後のiRIC の表示例を 図 108 に示します。

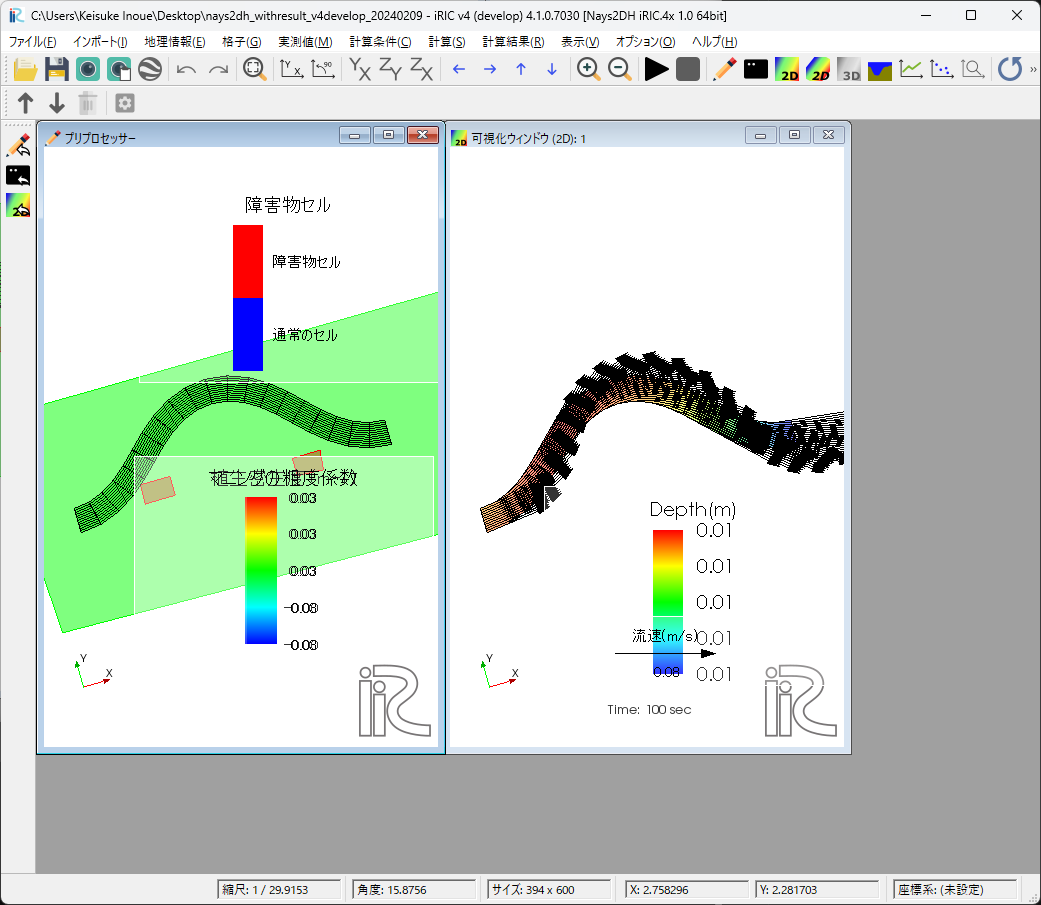

../_images/tiled_windows.png

図 108 ウィンドウを並べて表示した後の iRIC 表示例

ウィンドウを重ねて表示 (C)

現在表示されているウィンドウを、重ねて表示します。

最近アクティブにしたウィンドウほど、左上に配置されます。

ウィンドウを重ねて表示した後のiRIC の表示例を 図 109 に示します。

../_images/cascaded_windows.png

図 109 ウィンドウを重ねて表示した後の iRIC 表示例
