格子(G)

格子をインポートします。

格子は、表 9 に示す ファイルフォーマットからインポートできます。

表 9 格子をインポート可能なファイルフォーマット

種類	フォーマット
構造格子	iRICプロジェクトファイル (*.ipro)
	CGNSファイル (*.cgn)
	iRIC 格子 CSVファイル (*.csv)
	RIC-Nays格子ファイル (*.grid)
非構造格子	iRICプロジェクトファイル (*.ipro)
	CGNSファイル (*.cgn)
	TRIANGLEノードファイル (*.node)

インポートするファイルを選択するダイアログ (図 108 参照) が表示されますので、インポートするファイルを選択して 「開く」ボタンを押します。

インポート後の iRIC の表示例を 図 109 に示します。

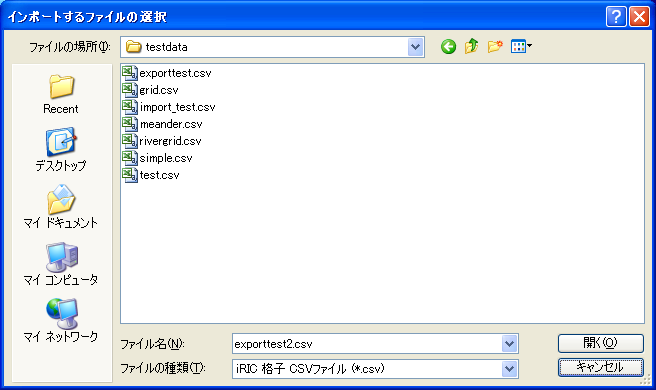

図 108 インポートするファイルの選択ダイアログ

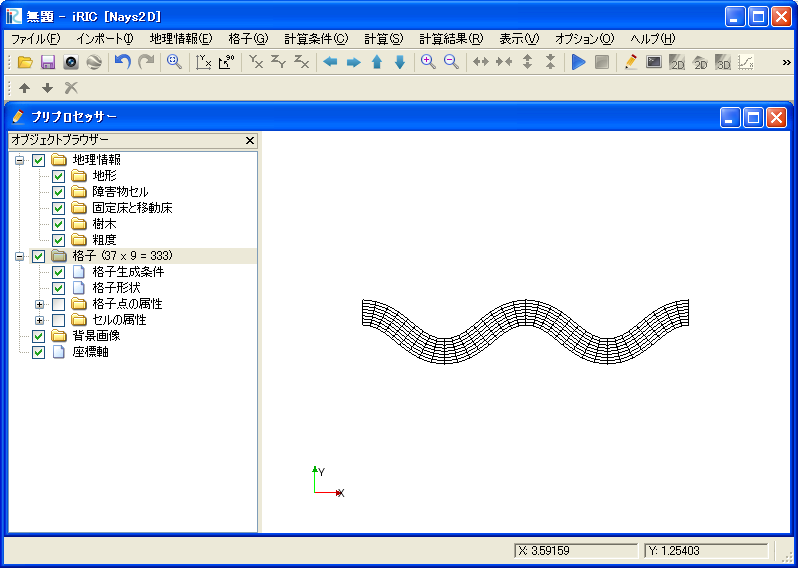

図 109 格子インポート後の iRIC 表示例
