格子(G)

格子をインポートします。

格子は、表 9 に示す ファイルフォーマットからインポートできます。

表 9 格子をインポート可能なファイルフォーマット
種類 フォーマット
構造格子 iRICプロジェクトファイル (*.ipro)
  CGNSファイル (*.cgn)
  iRIC 格子 CSVファイル (*.csv)
  RIC-Nays格子ファイル (*.grid)
非構造格子 iRICプロジェクトファイル (*.ipro)
  CGNSファイル (*.cgn)
  TRIANGLEノードファイル (*.node)

インポートするファイルを選択するダイアログ (図 73 参照) が表示されますので、インポートするファイルを選択して 「開く」ボタンを押します。

インポート後の iRIC の表示例を 図 74 に示します。

../_images/select_file_to_import_dialog_for_grid.png

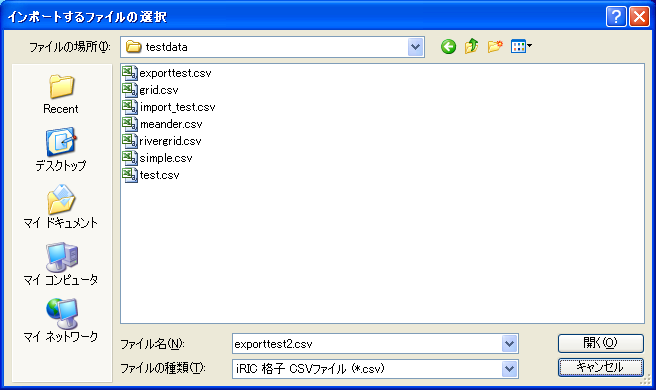

図 73 インポートするファイルの選択ダイアログ

../_images/iric_after_importing_grid.png

図 74 格子インポート後の iRIC 表示例
